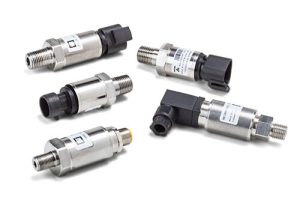

سنسور فشار یا ترانسمیتر فشار چیست ؟

ترانسمیترهای فشار با تبدیل فشار کاری به جریان 4 تا 20 میلی آمپر و یا ولتاژ 0 تا 10 ولت این امکان را به ما می دهند تا فشار کاری دستگاهها را به کمک کنترل کننده هایی همچون PLC کنترل نماییم .

سنسور فشار یکی از پر کاربردترین ابزارهای مورد استفاده در اتوماسیون صنعتی است.

فشار عبارتست از نیروی وارد بر سطح که در دستگاه SI بر اساس پاسکال(Pa) تعریف می شود .

علاوه بر واحد پاسکال از اتمسفر(atm) و بار (bar) نیز بصورت گسترده بعنوان واحد های اندازه گیری فشار استفاده میشود.

1bar = 100kpa

1atm = 101.325kpa

سنسور فشار بصورت یک مبدل عمل می کند و یک سیگنال متناسب با اثر فشار تولید کرده و از این رو به ترانسیمتر فشار نیز معروف میباشد.

سنسور فشار امروز در صنعت کاربرد بسیار گسترده ای پیدا کرده است. این حسگر عموماً برای سنجش مایعات و گازها مورد استفاده قرار می گیرد. سنسور فشار در صنایع مختلف از جمله صنعت هوایی ، اتومبیل ، هواشناسی و همچنین در صنایع دیگر مورد استفاده قرار میگیرد.

اساساً سنسور فشار در سه تیپ متفاوت ساخته می شوند که بسته به نوع کاربرد، مورد استفاده قرار میگرند .

 این سه نوع عبارتند از:

1-سنسور فشارهای آنالوگ

2-سنسور فشارهای دیجیتال

3- سنسور فشارهای عقربه ای (مانومتر)

هرکدام از دسته های ذکر شده در بالا در فضای خاص خود مورد استفاده قرار می گیرد که در ادامه به آن خواهیم پرداخت.

1-سنسور فشار های دیجیتال: این سنسور ها به صورت صفر و یک عمل کرده و فقط عدم و یا وجود فشار در سیستم را به کاربر اطلاع می دهد.درصورتی که فشار در سیستم وجود داشته باشد این حسگر می تواند یک کنتاکت باز و یا بسته در خروجی خود مشخص کند.

2-سنسور فشارهای آنالوگ : این نوع از سنسور فشارها دارای کاربرد زیادی در صنعت می­باشد. این سنسورها می توانند حساسیت در حد میلی بار را سنس کرده و در خروجی خود آن را نشان دهد. سنسور فشار های آنالوگ دارای خروجی20 – 4 میلی آمپر و یا 10-0 ولت می باشند .

3-سنسور فشار های عقربه ای: این سنسور فشار ، فشار موجود در سیستم را بصورت چرخش عقربه مشخص می نماید.

تفاوت سنسور فشارهای دیجیتال ، آنالوگ و عقربه ای :

1-هریک از سنسورهای بالا در قسمت های مختلف سیستم مورد استفاده قرار می گیرند.

2-سنسور فشار عقربه ای در برابر افزایش فشار آنی به شدت حساس می باشد.

3-سنسور فشار آنالوگ بسیار دقیق تر از دیگر سنسورها می باشد.

4- قیمت سنسورهای فشار آنالوگ به مراتب از دیگر سنسورها بالاتر می باشد.

5- نگهداری سنسور فشار های آنالوگ هزینه کمتری نسبت به سنسورهای دیگر را دارا می باشد.

نحوه ی سیم کشی سنسورهای فشار آنالوگ:

سنسورهای فشار آنالوگ بصورت دو سیم به سیستم متصل می شوند و همچنین یک پایه برای متصل کردن به ارت نیز وجود دارد. پایه1حسگر به مثبت متصل می شود و پایه2 آن به کنترل کننده موردنظر مانند PLC متصل میشود(البته حتمآ باید کاتالوگ سنسور مطالعه شود چون بعضی از سنسورها پایه 1 به کنترل کننده و پایه 2 به منبع 24 ولت وصل می شود. مانند سنسورهای فشار ENKO). پس از انجام این کار حسگر در صورت وجود فشار، خروجی را به کنترل کننده ارسال می کند.

کاربرد سنسور فشار:

استفاده از سنسورهای فشار در صنعت به جهت اندازه گیری فشار در سیستم مورد استفاده قرار می گیرد. بنابر استفاده کاربر از این حسگر می تواند صرفاً تشخیص و نمایش فشار سیستم نباشد. بنابر این با استفاده از این حسگر می توان مصارفی همچون ارتفاع مایعات داخل مخازن و همچون وزن موجود در مخازن را نیز بدست آورد.
