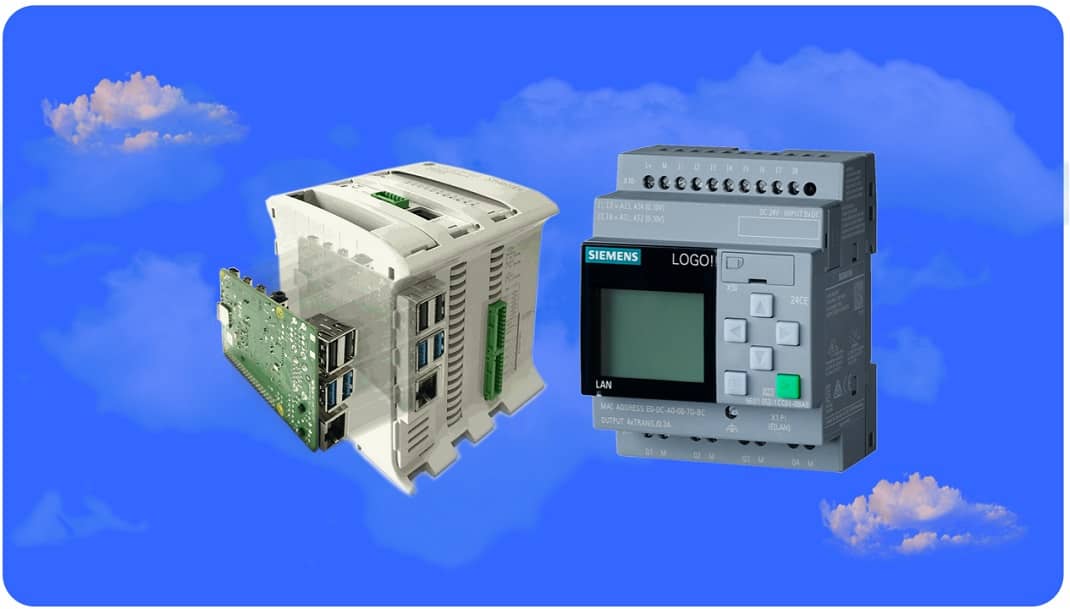

PLC چیست و چه کاربردهایی در اتوماسیون صنعتی دارد ؟

PLC کنترل کننده نرم افزاری است که در قسمت ورودی اطلاعاتی را به صورت باینری دریافت و آنها را طبق برنامه ایی که در حافظه اش ذخیره شده پردازش می نماید و نتیجه عملیات را نیز از قسمت خروجی به صورت فرمان هایی به گیرنده ها و اجرا کننده های فرمان ارسال می کند.

PLC مخفProgramable logic contorerl  به معنی برنامه کنترل منطقی می باشد که برنامه نوشته شده توسط کامپیوتر را از کامپیوتر به کنتاکتور ها یا رله ها توسط مدار رابط یا اینتر فیس انتقال میدهد و طبق برنامه ذکر شده دستگاه ها را راه اندازی و کنترل می نمایید. از PLC می توان در انواع دستگاهها و كارخانه ها استفاده كرد و مثلاً برای اتوماسیون خطوط تولید كار خانه ها ، ایجاد فرآیند اتوماتیك و پیچیده در دستگاههای مختلف صنعتی و همچنین طراحی BMS می توان از PLC استفاده نمود.

PLC ها مشخصه‌های فراوانی دارند ولی پركاربردترین آنها عبارتند از : تعداد ورودی و خروجی دیجیتال و آنالوگ، تعداد تایمر، تعداد شمارنده، تعداد رله های كمكی، حجم حافظه قابل برنامه ریزی ، سرعت اجرای دستورات .

كارخانه های سازنده PLC برای آن، نرم افزاری تهیه می كنند پس از نصب نرم افزار روی كامپیوتر می توان برنامه دلخواه را نوشت و سپس آن برنامه را از كامپیوتر وارد PLC نمود.

معمولاً PLC ها دارای پورتهای ارتباطی صنعتی هستند كه به كمك آن می توانند با سایر دستگاهها ارتباط برقرار كنند كه این امر باعث تسریع در امر تبادل اطلاعات می گردد و امكان كنترل دقیق تر را به PLC می دهد امروزه استفاده از PLC در صنایع و کارخانه ها رو به افزایش است و بایستی برقکاران صنعتی طرز استفاده از آن را بدانند. درواقع هر سیستم نیاز به کنترل دارد.در سیستم های صنعتی 2 نوع کنترل وجود دارد. 1-سخت افزاری(مدارات فرمان الکتریکی) 2- سیستم های PLC خود به 2 گروه تقسیم می شوند : سیستم های کنترلی گسترده DCS ، کامپیوتر های شخصی

هرPLC از دو قسمت زیر تشکیل شده است :

*سخت افزار

*نرم افزار



سخت افزار PLC شامل :

*ماژول اصلی

*کارت های افزایشی

*ماژول تغذیه

*قطعات جانبی

*ورودی پردازش خروجی



ورودی می تواند سنسور ها – کلید های قطع ووصل -عوامل مکانیکی و…باشند. خروجی هم موتورها – رله یا کنتاکتورها – لامپ ها و نمایشگر ها باشند.

با اعمال ورودی به یک سیستم PLC که می تواند بصورت کلیدی و یا سنسور باشد عمل پردازش بر روی ان صورت گرفته و نتیجه عمل در یک عمل کننده یا یک شبیه ساز آشکار می شود.به مجموعه این اعمال یک فرایند یا پروسه کاری گفته می شود.



نقش PLC در اتوماسیون صنعتی

*كنترل بهتر فرآیندهای تولید

*سرعت و دقت عمل بالا

*توانایی خواندن انواع ورودی‌ها ی دیجیتال،آنالوگ و فركانس بالا

*توانایی انتقال فرمان به سیستم‌ها و قطعات خروجی نظیر مانیتورهای صنعتی ، موتور، شیر‌برقی ، …

*امكانات اتصال به شبكه

*ابعاد بسیار كوچك

*سرعت پاسخگویی بسیار بالا

*ایمنی ، دقت و انعطاف پذیری زیاد

*شبکه کردن PLC ها و امکان مدیریت آنها با یک کامپیوتر مرکزی



موارد کاربرد PLC :

-1 کنترل هر گونه ماشین و وسیله برقی

-2 کنترل هر سیستم خط تولید

-3 کنترل فرمان مدار ماشین های فرز پیشرفته (CNC)



مزایای استفاده از PLC :

1- سیم بندی سیستم‌های جدید در مقایسه با سیستم‌های كنترل رله‌ای تا 80ظھ كاهش می‌یابد.

2- از آنجاییكه PLC توان بسیار كمی مصرف می‌كند، توان مصرفی بشدت كاهش پیدا خواهد كرد.

3- توابع عیب یاب داخلی سیستم PLC ، تشخیص و عیب‌یابی سیستم را بسیار سریع و راحت می‌كند.

4- برعكس سیستم‌های قدیمی در سیستم‌های كنترلی جدید اگر نیاز به تغییر در نحوه كنترل یا ترتیب مراحل آن داشته باشیم، بدون نیاز به تغییر سیم‌بندی و تنها با نوشتن چند خط برنامه این كار را انجام می‌دهیم. در نتیجه وقت و هزینه بسیار بسیار اندكی صرف انجام اینكار خواهد شد.

5- در مقایسه با تابلو‌های قدیمی در سیستم‌های مبتنی بر PLC نیاز به قطعات كمكی از قبیل رله ، كانتر، تایمر، مبدل‌های A/D و D/Aو… بسیار كمتر شده است. همین امر نیز باعث شده در سیستم‌های جدید از سیم‌بندی،  پیچیدگی و وزن تابلو‌ها به نحو چشمگیری كاسته شود.

PLC -6 ها استهلاک مکانیکی ندارند بنابراین علاوه بر عمر بیشتر، نیازی به تعمیرات و سرویس های دوره ای نخواهند داشت.

7- بر خلاف مدارات رله کنتاکتوری، نویزهای الکترونیکی و صوتی ایجاد نمی کنند.از آنجاییكه سرعت عملكرد و پاسخ‌دهی  PLC در حدود میكرو‌ثانیه و نهایتا میلی ثانیه است،  لذا زمان لازم برای انجام هر سیكل كاری ماشین بطور قابل ملاحظه‌ای كاهش یافته و این امر باعث افزایش میزان تولید و بالا رفتن بازدهی دستگاه می‌شود.

8- ضریب اطمینان و درجه حفاظت این سیستم‌ها بسیار بالا تر از ماشین‌های رله‌ای است.

وقتی توابع كنترل پیچیده‌تر و تعداد I/O ها خیلی زیاد باشد، جایگزین كردن PLC بسیار كم ‌هزینه‌تر و راحت‌تر خواهد بود.



کاربردهای PLC در صنعت :

PLC ها در خیلی از وسایل و لوازم دنیای اطراف ما استفاده می شوند . اگر میگوئیم اکنون دوره صنعت است ، بهتر است بگوئیم دوره PLC است . اگر شغل شما مرتبط به ماشین سازی ، بسته بندی ، مواد شناسی ، مونتاژ خودکار یا یکی دیگر از صنایع بیشمار است ، شما یکی از کاربران PLC هستید ، وگرنه وقت و پول خود را هدر می دهید .تقریباً تمامی لوازمی که نیاز به نوعی کنترل الکتریکی دارند ، نیازمند PLC هستند .



صنایع اتومبیل سازی

تست قطعات و تجهیزات ، سیستم های رنگ پاش ، شکل دادن بدنه بوسیله پرس های اتوماتیک ، سوراخ کاری ، اتصال قطعات



صنایع پلاستیک سازی

ماشین های ذوب و قالب گیری تزریقی ، دمش هوا ، سیستم های تولید و آنالیز پلاستیک

صنایع سنگین

کوره های صنعتی ، سیستم های کنترل دمای اتوماتیک ، وسایل و تجهیزات مورد استفاده در ذوب فلزات

صنایع شیمیایی

سیستم های مخلوط کننده ، دستگاه های ترکیب کننده مواد با نسبت های مختلف

صنایع غذایی

سیستم های عصاره گیری و بسته بندی

صنایع ماشینی

صنایع بسته بندی ، صنایع چوب ، سیستم های سوراخ کاری ، سیستم های اعلام خطر و هشدار دهنده ، سیستم های استفاده شده درجوش فلزات

صنایع حمل و نقل

جرثقیل ها ، سیستم های نوار نقاله ، تجهیزات حمل ونقل

صنایع تبدیل انرژی

ایستگاه های تقویت فشار گاز ، ایستگاه های تولید نیرو، کنترل پمپ های آب ، سیستم های تصفیه آب و هوای صنعتی ، سیستم های تصفیه و باز یافت تصفیه و بازیافت گاز

خدمات ساختمانی

تکنولوژی بالابری ، کنترل هوا و تهویه مطبوع ،سیستم های روشنایی خودکار



تفاوت PLC با کامپیوتر :

تمامی اجزا یک کامپیوتر در یک PLC وجود دارد ولی کامپیوتر از لحاظ نوع ورودی و خروجی ها و همچنین عمل ترکیب ورودی ها و خروجی ها با PLC متفاوت می باشد.خروجی PLC می تواند یک رله – تریاک – ترانزیستور – تریستور و غیره باشد که با توجه به حداکثر جریان مجاز خروجی PLC باید انتخاب شود تا آسیبی به سیستم وارد نشود.

در PLC ما نتیجه عمل را می بینیم ولی در کامپیوتر فقط اطلاعات را می بینیم.
